Dispositivo portátil para la medida de mapas de desplazamientos de superficies en las tres direcciones espaciales

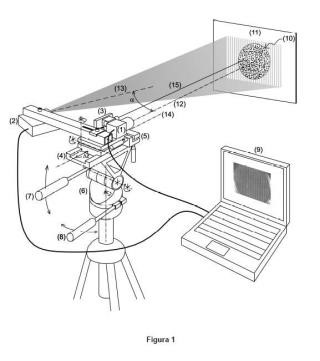

Dispositivo optoelectrónico portátil como el mostrado en la Figura 1, que permite realizar medidas de desplazamientos de campo completo de una superficie en las tres direcciones espaciales. Consiste en un subsistema de adquisición de imágenes que visualiza la superficie a medir, un subsistema de iluminación que proyecta luz estructurada sobre dicha superficie, un subsistema de alineación y calibración, y un subsistema de procesado y control que controla el dispositivo y realiza un procesado de las imágenes. El dispositivo se basa en la combinación de dos técnicas, una para obtener la deformación fuera de plano (por ejemplo proyección de franjas) y otra para obtener la deformación en el plano (por ejemplo correlación digital de imágenes 2D). La novedad del dispositivo es que permite hacer un alineamiento, una calibración y una corrección de los desplazamientos necesarios para obtener resultados cuantitativos y veraces.
