Rótula amortiguadora de esfuerzos laterales en uniones flexibles de armados tubulares de obras geotécnicas

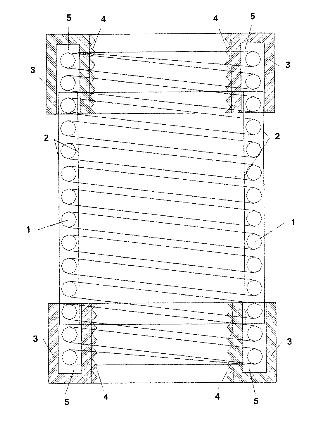

La rótula objeto de la invención resuelve el problema del exceso de rigidez de los armados tubulares en obras geotécnicas. Se puede ubicar en el punto necesario para absorber los esfuerzos laterales y evitar que se transmitan a los elementos más profundos. Está conformada por un cuerpo principal compuesto de un muelle de tracción (1) protegido por su cara interior y exterior mediante elemento de carácter plástico (2), y en cuyos extremos se disponen sendas piezas (3) que fijadas al cuerpo principal presentan mecanizado de rosca en su cara interior que permite la conexión y continuidad de las armaduras tubulares a unir.

La aplicación de este elemento, además de garantizar la continuidad del armado tubular de uso geotécnico, en su proceso de montaje, permite que durante su vida útil no se transmitan los esfuerzos no longitudinales, a la zona más profunda del armado a partir del punto de disposición del objeto presentado.
