Filtro paso-banda multi-banda de microondas con un número arbitrario de bandas de paso

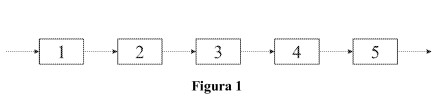

Esta estructura está formada por la conexión en cascada de varios bloques. Las secciones de interferencia transversal de señales, basadas en dos líneas de transmisión en paralelo (2 y 4), confieren la acción filtrante multi-banda al circuito total. Las etapas de entrada y salida (1 y 5) son líneas de transmisión adaptadoras que minimizan las pérdidas de retomo de potencia en las bandas de paso. El elemento intermedio (3) es una línea de transmisión que permite la conexión adecuada de las secciones interferenciales para aumentar el rechazo de potencia fuera de banda. Se trata de una topología filtrante compacta y de alta selectividad, apta como circuito selector de bandas en aplicaciones de comunicaciones multi-canal y sistemas radar multi-frecuencia.
