Procedimiento cooperativo SDN-red de reparación de caminos en fallo y puente de red

El Grupo de Investigación en Ingeniería de Servicios Telemáticos de la Universidad de Alcalá, presenta el siguiente procedimiento que permite, en una red de puentes transparentes dotados con  funcionalidad de aprendizaje de caminos de tipo ARP-Path, en cooperación con el controlador SDN, reparar todos los caminos en uso que pasan por un determinado enlace cuando éste falla.

De esta forma, cuando por fallo de un enlace u otra causa hay que reparar un camino hacia un terminal en puente éste informa al controlador, enviando un paquete OpenFlow de tipo Packetln conteniendo la dirección de destino a reparar.

Su aplicación más evidente se da en switches para Redes definidas por software (SDN).

El grupo busca alcanzar acuerdos de liciencia, comerciales o de colaboración, con empresas del sector de las telecomunicaciones, dispositivos electrónicos y/o aplicaciones informáticas que establecen las comunicaciones entre puentes transparentes.

La presente invención describe mecanismos que permiten, en una red de puentes transparentes con interfaz OpenFlow y dotados de funcionalidad de aprendizaje de caminos con bloqueo temporal del reaprendizaje tipo ARP-Path, implementar la reparación, en cooperación con el controlador SDN, de todos los caminos en uso que pasan por un determinado enlace cuando éste falla.

De esta forma, cuando por fallo de un enlace u otra causa hay que reparar un camino hacia un terminal en puente, éste informa al controlador enviando un paquete OpenFlow de tipo Packet-ln conteniendo la dirección de destino a reparar.

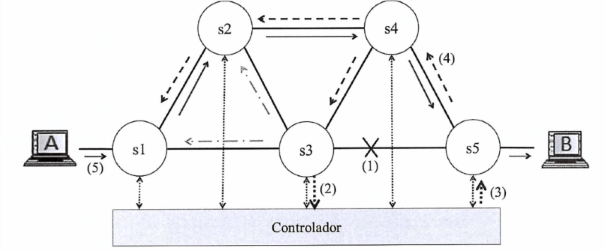

El controlador consulta en una tabla el puente frontera al que está conectado cada terminal y envía un paquete OpenFlow Packet-Out al puente frontera conectado al terminal destino. Este paquete contiene una trama de reparación de multidifusión que el puente desencapsula y envía a través de todos sus enlaces, inundándola hasta alcanzar el puente que detectó el fallo del enlace, estableciendo esta trama a su paso por la red un árbol de confluencia por donde alcanzar al puente del terminal destino, cuays ramas, una o varias, serán utilizadas por las tramas en tránsito hacia el destino.

Estos mecanismos pueden ser implementados en dispositivos hardware especializados o bien parcial o totalmente como programas software ejecutados en dispositivos hardware tanto especializados como genéricos. Su aplicación más importante se da en switches para Redes definidas por software.

- Los protocolos de exploración de caminos como ARP-Path encuentran los caminos por inundación de la red mediante tramas de difusión. Los puentes que los utilizan solamente aprenden las direcciones MAC origen de las tramas ARP Request, ARP Reply y de otras tramas de control que reciben, bloqueando el aprendizaje de dichas direcciones en otros puertos del puente. Estos puentes ARP-Path pueden implementarse como puentes con capacidad SDN, con una interfaz OpenFlow, combinando la funcionalidad de un puente con Interfaz OpenFlow a controlador con la de un puente ARP-Path semiautónomo en el mismo puente.

- No se ha enocntrado nada igual en bibliografía científica consultada.
